Áudio Digital
Está presente emBlu-ray players,
receivers e videogames e permite a
transmissão de áudiomulticanal.
Existemdois tipos de conexão de
áudio digital: óptica e coaxial.Na
primeira, o sinal de áudio digital
é convertido em sinal de luz e
transmitido por meio de um cabo de
fibra óptica.Já na conexão coaxial,
o sinal digital é enviado por um
cabo com conectores do tipo RCA. A
conexão de áudio digital é amelhor
opção para ligar o Bluy-ray player no
receiver.
Cabo paralelo
(caixa acústicas)
Determinar a bitola do cabo que
irá fazer a conexão entre o receiver
e as caixas acústicas é vital para
manter a qualidade do som.Na
tabela ao lado, você confere a bitola
do cabo levando em consideração
o comprimento que será utilizado
e a impedância da caixa acústica.
O cálculo para distânciamáxima
suportada por uma bitola de cabo
Áudio Analógico
Se os aparelhos não oferecem
nenhumtipo de conexão de áudio
digital, a única opção é utilizar a
conexão estéreo analógica.Essa
conexão é feita utilizando um
cabo comdois conectores RCA
ou conector tipo P2 estéreo.Vale
resaltar que a ligação analógica não
possibilita a transmissão do som
surround de 5.1 canais, como Dolby
Digital e DTS.
é feita levando em consideração
fatores como potência, corrente,
tensão e perda de sinal.
Durantea instalação,calculecom
precisãoadistânciaentreoreceiver
eascaixasacústicasparaevitar
emendas.Emúltimocaso,só faça
emendasnocabodascaixasacústicas
comsoldadeboaqualidade.Além
disso,de vez emquando,é
importante checar seos conectores
que ligamo receiver aos cabos estão
bemapertados e semoxidação
ouaspectode ferrugem.
Bitola do cabo
Impedância
(AWG*)
4 Ohms
8 Ohms
2 x 10
35 m
70 m
2 x 12
20 m
40 m
2 x 14
15 m
30 m
2 x 16
10 m
15 m
2 x 18
5 m
10 m
*AWG - Unidade de medida da bitola do fio

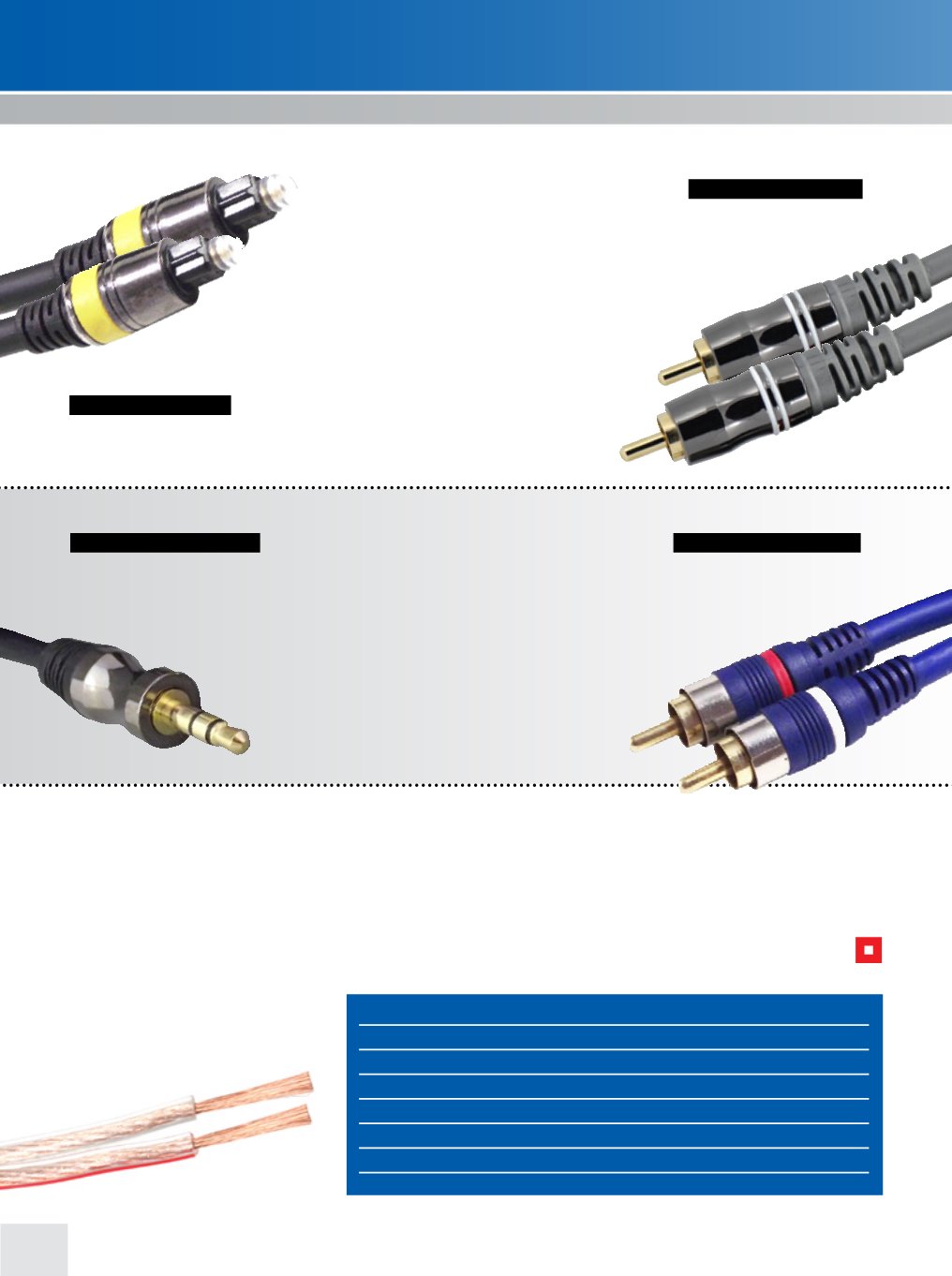

CABODIGITALÓPTICO
Conector:
Toslink
Tipo de sinal:
Áudio digital
Comprimentomáximo:
5m
CABODEÁUDIOESTÉREO
Conector:
P2 (3,5mm)
Tipo de sinal:
Áudio analógico
Comprimentomáximo:
10m
CABODIGITALCOAXIAL
.
Conector:
RCA
Tipo de sinal:
Áudio digital
Comprimentomáximo:
15m
CABODEÁUDIOESTÉREO
Conector:
RCA
Tipo de sinal:
Áudio analógico
Comprimentomáximo:
10m
